FLY步進馬達
馬達尺寸規格
外框尺寸mm 6線式 4線式
28型 TPK223PA TPK223PDA
35型 TPK233PA TPK233PDA
42型 TPK244PA TPK244PDA
56型 TPK264PA TPK264PDA
60型 TPK264JA TPK264JDA
86型 TPK296JA TPK296JDA

馬達接線方式
六線式
馬達線色
驅動器腳位定義
A
CA
A-
B
CB
B-
馬達接線方式
四線式
馬達線色
A+
A-
B+
B-
驅動器腳位定義



馬達接 線 方 式 雙極性串聯 雙極性並聯(建議使用) 單極性
馬達現色 /黑 白/ /紅 白/ 黑 白/ 綠 白/ 紅 白/ 藍 白/ /黑 白/ /紅 白/
驅動器腳位定義 A A- B B- 短路 短路 A- A B- B A CA A- B CB B-


步進馬達規格

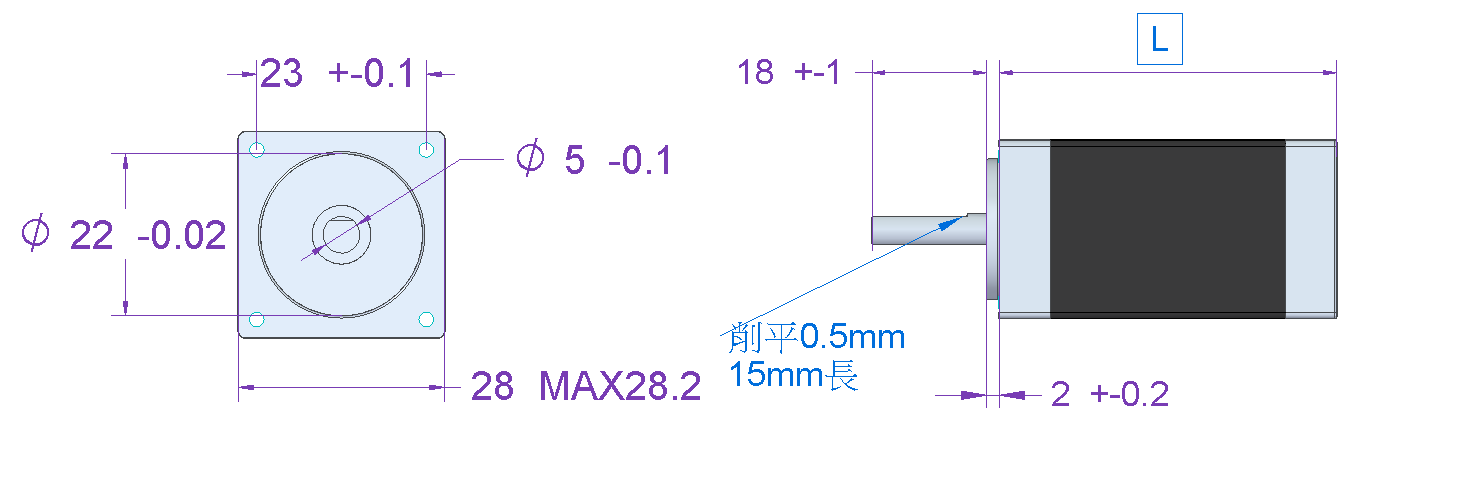

TPK28型步進馬達(外型尺寸)
步進馬達規格
TPK28規格(6線式)
    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK223PA
6
0.05
9*10-7
0.95
2.66
2.8
1.8
0.11
32
CSD203P
CSD203C
TPK224PA
0.075
12*10-7
3.2
3.4
0.14
40
TPK225PA
0.09
18*10-7
4.4
4.6
0.2
51.5
TPK28規格(4線式)
    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK223PDA
4
0.065
9*10-7
1.5
1.8
1.2
1.8
0.11
32
CSD204
TPK224PDA
0.097
12*10-7
2.32
1.55
0.14
45
TPK225PDA
0.11
18*10-7
3
2.05
0.2
51

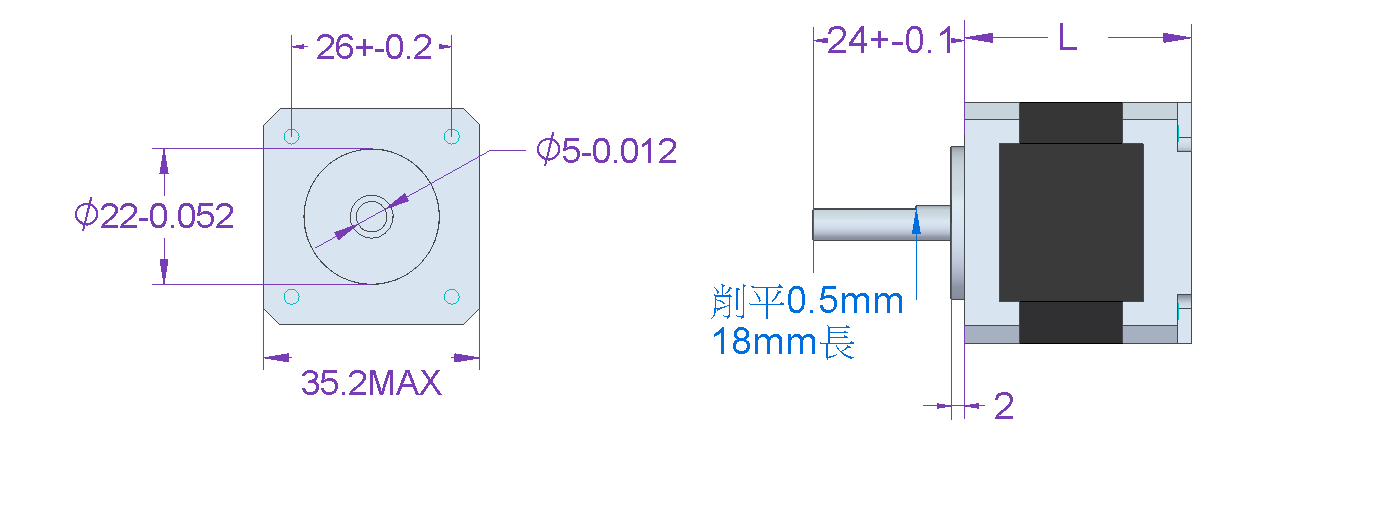

TPK35型步進馬達(外型尺寸)步進馬達規格

TPK35規格(4線式)

    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK233PA
6
0.16
24*10-7
1.2
3.24
2.7
1.8
0.18
37
CSD203P
CSD203C
TPK234PA
0.3
50*10-7
4.08
3.4
0.285
44
TPK35規格(4線式)
    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK233PDA
4
0.2
24*10-7
1.5
2.43
1.62
1.8
0.18
37
CSD204
TPK234PDA
0.37
50*10-7
3.6
2.4
0.285
44

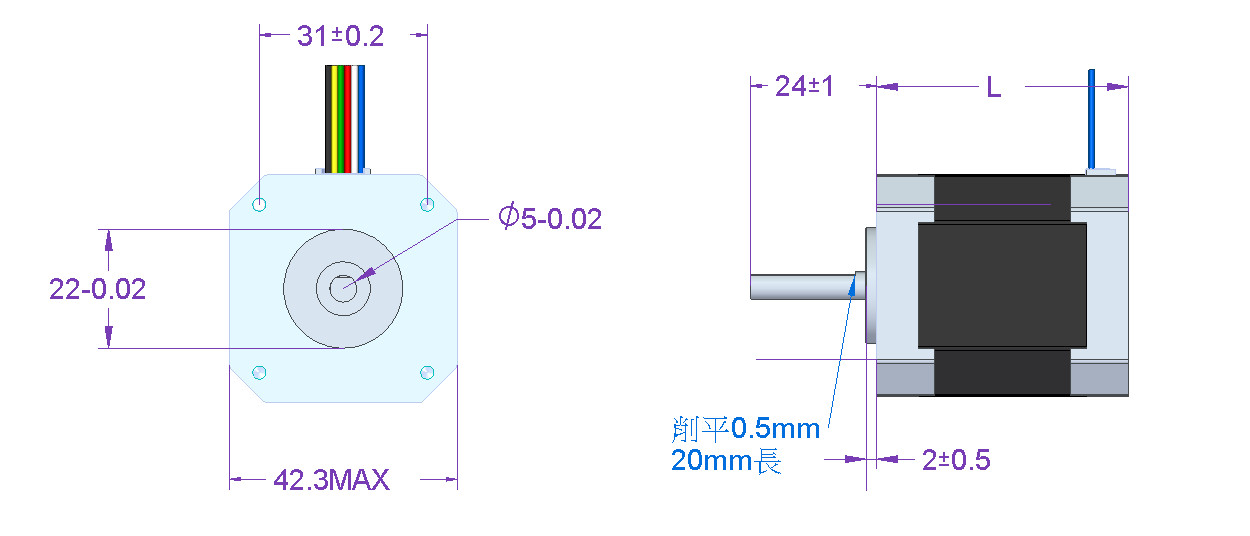

TPK42型步進馬達(外型尺寸)步進馬達規格

TPK42規格(6線)

    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK244PA
6
0.39
57*10-7
1.2
4.8
4
1.8
0.3
39
CSD203P
CSD203C
TPK245PA
0.75
114*10-7
7.2
6
0.5
47
TPK246PA
0.75
114*10-7
7.2
6
0.5
59
TPK42規格(4線式)
    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK243PDA
4
0.48
57*10-7
1.5
3.9
2.6
1.8
0.3
37
CSD204
TPK244PDA
0.93
114*10-7
5.8
3.87
0.5
52

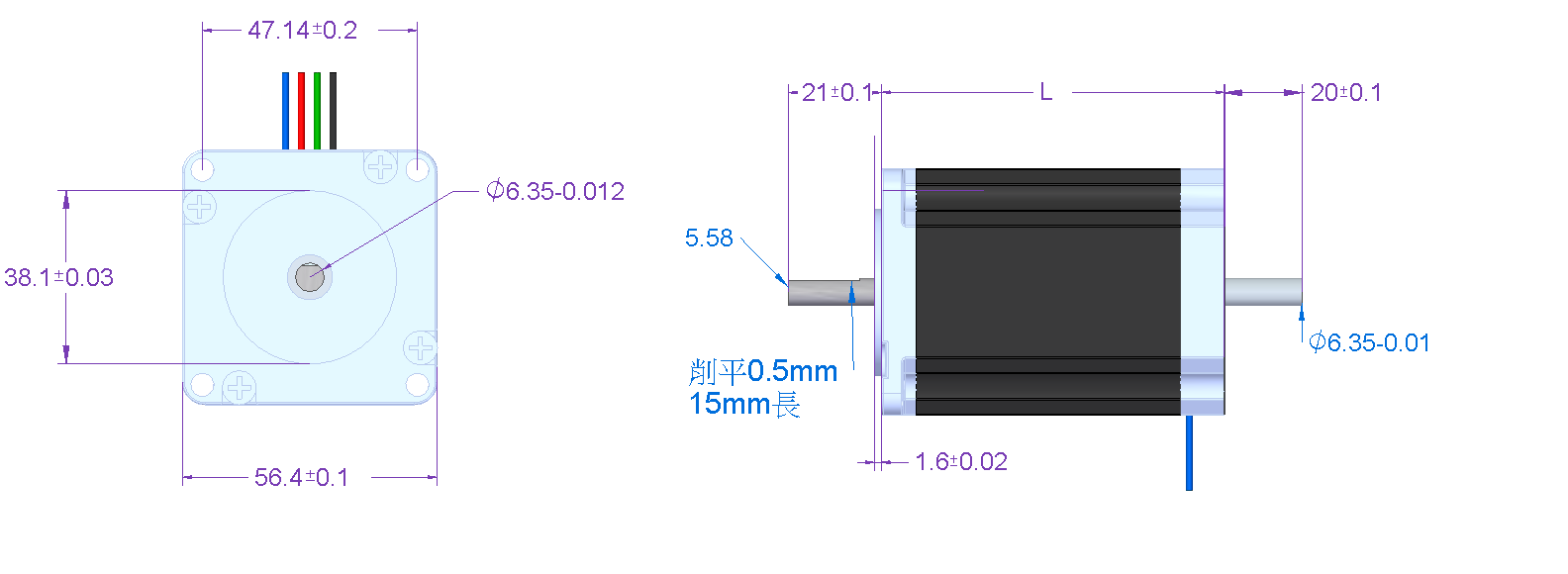

TPK56型步進馬達(外型尺寸)步進馬達規格

TPK56規格(6線)

    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK264PA
6
0.51
120*10-7
2
2.9
1.45
1.8
0.46
39
CSD204
TPK266PA
1.10
290*10-7
4.0
2.0
0.73
54
TPK268PA
1.75
490*10-7
4.9
2.45
1.1
76
TPK56規格(4線式)
    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK264PDA
4
0.6
120*10-7
2.8
2
0.73
1.8
0.46
39
CSD204
TPK266PDA
1.4
290*10-7
2.8
1
0.73
54
TPK268PDA
2.3
490*10-7
3.4
1.23
1.1
76

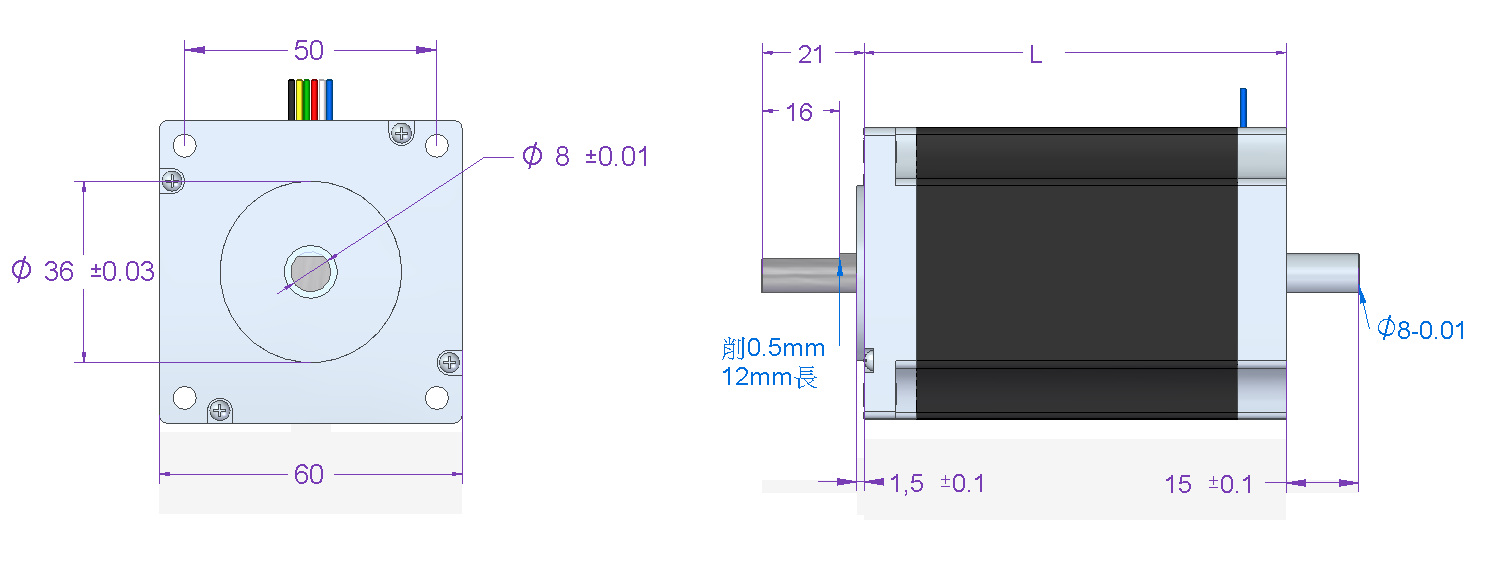

TPK60型步進馬達(外型尺寸)步進馬達規格

TPK60規格(6線)

    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK264JA
6
0.75
280*10-7
2
2.9
1.46
1.8
0.6
43.5
CSD203P
TPK266JA
1.35
450*10-7
4.0
2.0
0.83
54
TPK269JA
2.2
900*10-7
6
2.98
1.43
85
TPK60規格(4線式)
    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK264JDA
4
1.06
280*10-7
2.8
2.1
0.73
1.8
0.6
43.5
CSD205N
TPK266JDA
1.75
450*10-7
2.8
1
0.83
54
TPK268JDA
3.1
900*10-7
4.2
1.49
1.43
85

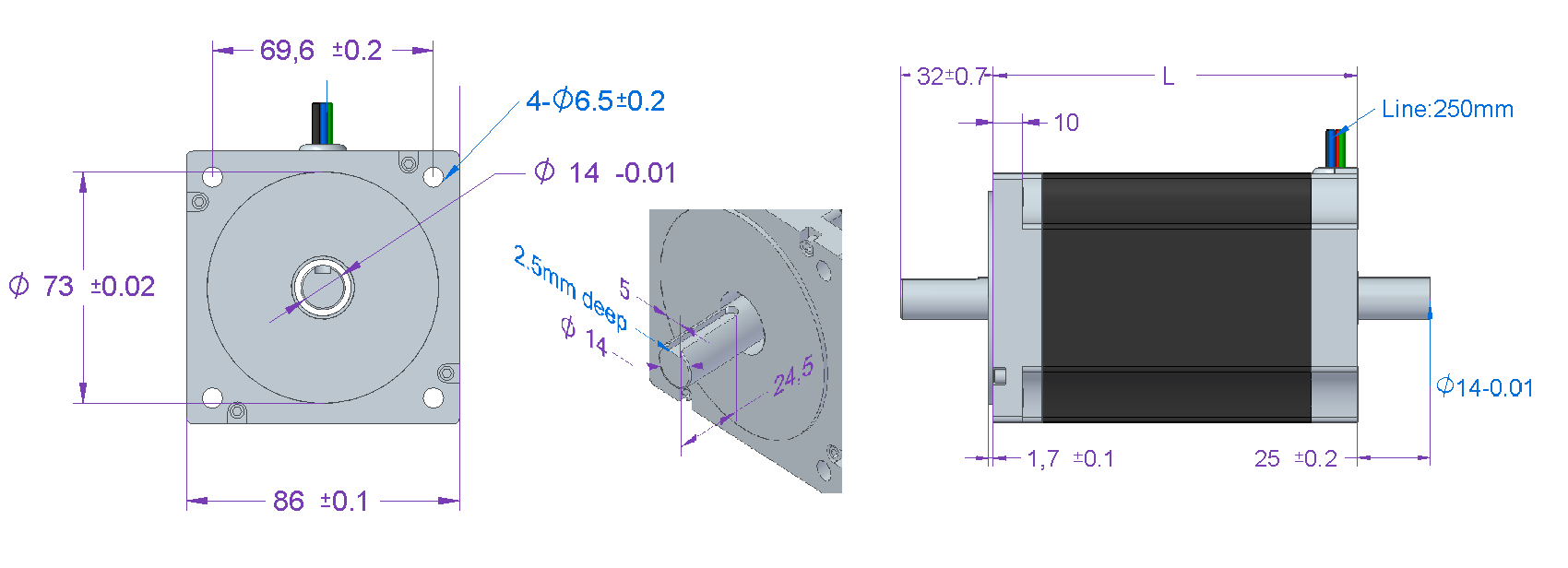

TPK85型步進馬達(外型尺寸)步進馬達規格

TPK85規格(6線)

    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK296JA
6
2.2
1400*10-7
3
3
1
1.8
1.7
66
CSD203P
TPK299JA
4.4
2700*10-7
4.2
1.5
2.8
96
TPK2913JA
6.6
4000*10-7
7.6
3.8
3.8
126
TPK85規格(4線式)
    規格 馬達出線 激磁最大靜止轉矩N-m 轉子慣性慣量Kg.m2 額定電流A 電壓V 線圈阻抗Ω 基本步進角 重量kg 機身長L 驅動器
TPK296JDA
4
2.2
1400*10-7
4.5
1.1
0.24
1.8
1.7
66
CSD205N
TPK299JDA
4.4
2700*10-7
1.5
0.33
2.8
96
TPK2913JDA
6.6
4000*10-7
2.2
0.49
3.8
126
