    CSBL900伺服驅動器說明書


CSBL920伺服驅動器說明書



CSBL900搭配馬達機種名稱及規格對應表

馬達參數

伺服馬達型號

搭配驅動器型號

額定輸出

1310

DBT56-50CA1E

CSBL900-DBT50C1

50W

1410

DBT56-80C1AE

CSBL900-DBT80C1

80W

1510

DBT56-110C1AE

CSBL900-DBT110C1

110W

3120

CS60-120C1AE

CSBL900-CS120C1

120W

3150

CS60-150C1AE

CSBL900-CS150C1

150W

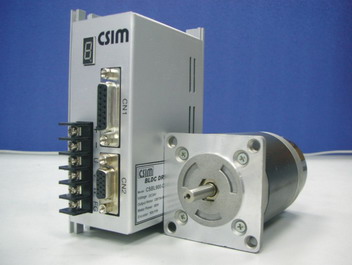

BLDC伺服驅動器簡介

號:

CSBL900-

50

80

110

150

輸入電壓

直流24VDC±15%



自然冷卻。

增量型 500ppr/2500ppr



正弦波PWM控制。



位置、速度、電壓、扭力、終端機模式。

最大輸入脈波頻率

差動傳輸方式:500K PPS;開集極傳輸方式:200K PPS

脈波指令模式

CW/CCWPULSE/DIRA/B(20K)

指令平滑方式

緩衝、S 曲線加減速。

電子齒輪比

電子齒輪比1/9999 ~ 9999

定位完成判斷

1~999 Pulse

扭電速力壓度控控控制制制

外部命令指令輸入

0~±10VDC

輸入抗阻

10K Ω

速度控制範圍

13000

內部運轉指令

Windows終端機下運動指令。

外部輸入指令輸入

010VDC10K Ω電阻輸入。

外部定位控制

依教導輸入點,由外部輸入開關定位。

通訊介面

RS232(for Windows終端機)

JOG機能

JOG指令輸入或指撥控制IN0,IN1輸入作正、反轉控制。

剎車連鎖機能

根據伺服ON/OFF狀態,剎車自動控制輸出。

保護機能

過電流(積分電流、即時電流)、過電壓、過負載;編碼器異常;低電壓;位置誤差過大;過速度;輸入脈波頻率超限。

輸入信號

Servo OffCW/CCW禁止極限、JOG正轉、JOG反轉、歸零觸發、原點信號。

輸出信號

伺服備妥、定位完成、驅動器異常輸出。

面板

1-Digits LED Display
