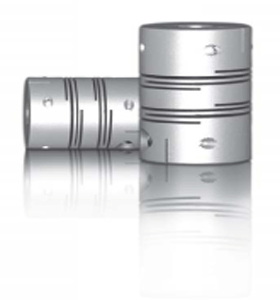

CM-FC系列 撓性聯軸器
伺服馬達
伺服馬達
滑台

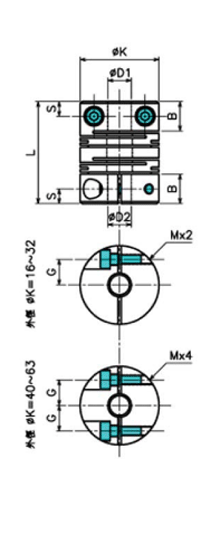

CM-FC 尺寸表/ Dimension 單位/Unit:mm
規格NO D1×D2/公差
Tolerance(H8)
K S B L G M 重量(g)
min max
CM-FC16C 4 6 16 3.25 6.5 23 5 M2.5 9.2
CM-FC20C 4 8 20 3.75 7.5 26 6.5 M2.5 16
CM-FC25C 5 10 25 4.25 8.5 31 8 M3 28
CM-FC32C 6 14 32 6 12 41 10 M4 64
CM-FC40C 8 16 40 8.5 17 56 13 M5 140
CM-FC50C 12 22 50 9 18 71 16.5 M6 270
CM-FC63C 14 35 63 11 22 90 23.5 M6 530


CM-FC 特性表/ Specifications
規格NO 常用
扭力
(N.m)
最大
扭力
(N.m)
容許角度偏差
Allowable Angular Error
最高
轉速
(rpm)
慣性矩
(kg.㎡)
剛性靜扭力值
(N.m/ rad)
偏心
(mm)
偏角
(o)
軸向位移
(mm)
CM-FC16C 0.3 0.6 0.10 2 ±0.4 9500 3.4×10 47
CM-FC20C 0.5 1 0.10 2 ±0.4 7600 9.1×10 120
CM-FC25C 1 2 0.15 2 ±0.5 6100 2.6×10 170
CM-FC32C 2 4 0.15 2 ±0.5 4800 9.7×10 280
CM-FC40C 5 10 0.20 2 ±0.5 3800 3.3×10 350
CM-FC50C 10 20 0.20 2 ±0.5 3100 1.0×10 590
CM-FC63C 20 40 0.20 2 ±0.5 2400 3.2×10 850


Features:
* 完美單一本體-撓性聯軸器
* 零迴轉間隙
* 藉由彈性作用,完美吸收軸偏移、角偏差、軸端部分位差
* 高扭力、高負荷
* 可正逆轉特性
* 適用於伺服馬達
* 固定方式:夾鉗式
