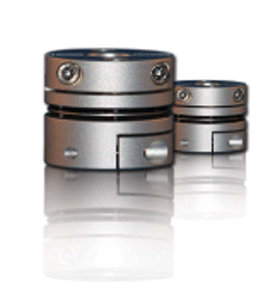

CMS-C系列 鋼片式
伺服馬達
伺服馬達
滑台
　

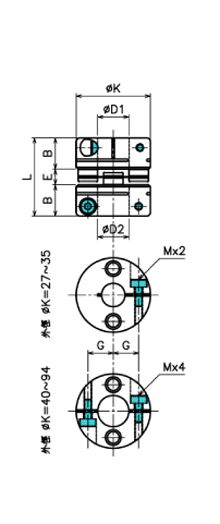

CMS-C 尺寸表／ Dimension 單位/Unit：mm
規格NO D1×D2/公差
Tolerance(H8)		 K B E L G M
min max
CMS-20C 4 8 20 9.2 1.7 20.1 5.8 M2.5
CMS-27C 5 10 27 11 2.45 24.45 9.6 M3
CMS-35C 6 14 35 12 3 27 12.5 M3
CMS-40C 8 16 40 15 3.95 33.95 14 M4
CMS-45C 10 19 45 15 3.95 33.95 16.5 M4
CMS-50C 11 22 50 20 4.7 44.7 17.5 M5
CMS-56C 12 25 56 20 4.95 44.95 20.8 M5
CMS-68C 14 28 68 24 5.25 53.25 26 M6
CMS-82C 19 35 82 29.8 8.8 68.4 31 M8
CMS-94C 22 42 94 30 9.4 69.4 37 M8
CMS-105C 25 45 105 30 10 70 42 M8


CMS-C 特性表／ Specifications
規格NO 常用扭力
(N.m)		 最大扭力
(N.m)		 容許角度偏差
Allowable Angular Error		 最高轉速
(rpm)		 慣性矩
(kg.㎡)		 重量
(g)
偏心
(mm)		 偏角
(o)		 軸向位移(mm)
CMS-20C 0.8 1.6 0.1 1 ±0.10 10000 0.58×10 15
CMS-27C 1.8 3.6 0.02 1 ±0.15 10000 2.47×10 25
CMS-35C 4 8 0.02 1 ±0.20 10000 8.16×10 48
CMS-40C 6 14 0.02 1 ±0.25 10000 18.5×10 90
CMS-45C 10 20 0.02 1 ±0.30 10000 29.7×10 98
CMS-50C 16 32 0.02 1 ±0.35 10000 75.0×10 150
CMS-56C 25 50 0.02 1 ±0.40 10000 100.0×10 238
CMS-68C 60 120 0.02 1 ±0.50 10000 267.7×10 470
CMS-82C 100 200 0.02 1 ±0.55 10000 736.5×10 1050
CMS-94C 180 360 0.02 1 ±0.60 10000 1220×10 1230
CMS-105C 250 450 0.02 1 ±0.74 10000 1890×10 1370


Features：
* 高剛性
* 高扭力
* 低慣性
* 零迴轉間隙
* 適用於伺服馬達
* 緩衝材：不銹鋼彈片
* 固定方式：夾鉗式

　
