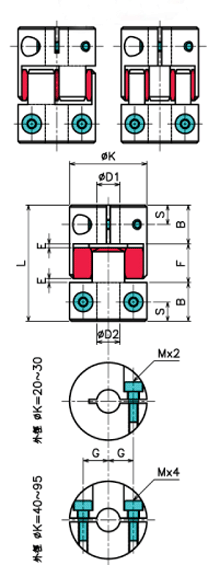

CM-JC 尺寸表/ Dimension 單位/Unit:mm
規格NO D1×D2/公差
Tolerance(H8)
K S B E F L G M
min max
JC-20 5 9.525 20 5 10.35 0.7 9.3 30 6.5 M2.5
JC-30 6 14 30 5.5 11.5 1 12 35 10.5 M4
JC-40 8 20 40 9 25.4 1.5 15.2 66 14 M5
JC-55 10 25 55 10.5 30.9 1.2 16.2 78 20 M6
JC-65 12 35 65 13 35.5 2 19 90 25 M6
JC-80 16 45 80 14 46 2 22 114 30.5 M10
JC-95 20 55 95 16 51.1 2 23.8 126 37 M10


CM-JC 特性表/ Specifications
規格NO 常用扭力
(N.m)
最大扭力
(N.m)
容許角度偏差
Allowable Angular Error
最高
轉速
(rpm)

剛性靜
扭力值
(N.m/rad)

慣性矩
(kg.㎡)
重量 (g)
偏心(mm) 偏角
(o)
軸向位移(mm)
JC-20 5 10 0.1 1 ±0.80 19000 55 1.1×10 20
JC-30 12.5 25 0.1 1 ±1.00 13000 135 6.2×10 40
JC-40 17 34 0.1 1 ±1.20 9600 1100 3.9×10 150
JC-55 60 120 0.1 1 ±1.40 7000 3200 1.6×10 350
JC-65 160 320 0.1 1 ±1.50 5900 4900 3.8×10 500
JC-80 325 650 0.1 1 ±1.80 4800 7400 1.1×10 1000
JC-95 450 900 0.1 1 ±2.00 3600 14000 1.9×10 1500


Features:
* 高扭力、高剛性
* 高正逆轉特性
* 低慣性
* 適用於伺服馬達或精密定位傳動
* 免保養、壽命長
* 固定方式:夾鉗式
* 本體:鋁合金材質
* 使用溫度範圍:-20°C~80°C
