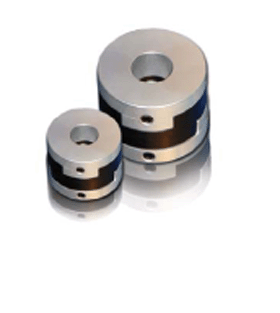

CM-X系列 十字型止付式
伺服馬達
伺服馬達
滑台
　

　

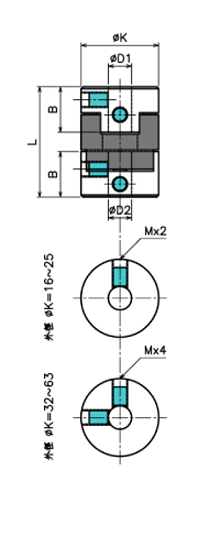

CM-X 尺寸表／ Dimension 單位/Unit：mm
規格NO D1×D2/公差
Tolerance(H8)		 K B L M 重量(g)
min max
X-16 4 6.35 16 7 18 M3 7
X-20 5 8 20 9.5 23 M4 14
X-25 5 10 25 11.5 28 M5 27
X-32 8 14 32 14 33 M5 50
X-40 10 16 40 15 35 M5 80
X-50 14 20 50 16.5 38 M6 150
X-63 15 25 63 21 47 M6 300


CM-X 特性表／ Specifications
規格NO 常用扭力
(N.m)		 最大扭力
(N.m)		 偏心
(mm)		 偏角
(o)		 最高轉速
(rpm)

剛性靜
扭力值
(N.m/rad)

 慣性矩
(kg.㎡)
X-16 0.7 1.4 1 3 3500 31 3.2×10
X-20 1.2 2.4 1.5 3 7600 60 1.0×10
X-25 2 4 2 3 6100 140 3.0×10
X-32 4.5 9 2.5 3 4800 280 9.5×10
X-40 9 18 3 3 3800 540 2.3×10
X-50 18 36 3.5 3 3100 820 6.7×10
X-63 36 72 4 3 2400 1900 2.2×10


Features：
* 高剛性
* 絕緣性佳
* 組合容易
* 耐油性
* 容許偏心、偏角大
* 緩衝材：工程塑膠
* 固定方式：止付螺絲固定式
* 使用溫度範圍：-20°C~80°C
