首頁 / 步進馬達 / 山洋步進馬達

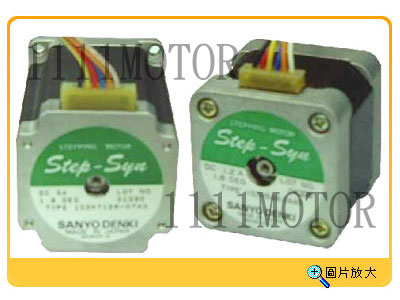

山洋步進馬達 放大圖
　 山洋兩相馬達簡介 1 sanyo5phase106mm
　 1 2stepICintro 1 sanyo5phase106mmCE
　 1 3step42mm 1 sanyo5phase28mm
　 1 3step50mm 1 sanyo5phase42mm
　 1 3step56mm 1 sanyo5phase50mm
　 1 3step60mm 1 sanyo5phase60mm
　 1 sanyo5phase60mmCE 1 sanyo5phase86mmCE
　 1 sanyo5phase86mm 1 　
馬達 接線方式 四線式 六線式
馬達線色 黑 綠 紅 藍 黑 黃 綠 紅 白 藍
驅動器 腳位定義 A A- B B- A CA A- B CB B-

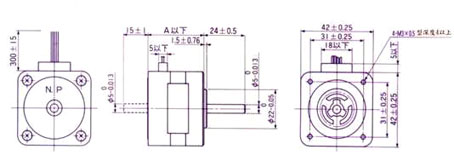

A1:山洋42型步進馬達
型  號 軸 基本步級角（Deg） 電壓（V） 電流（A/相） 線圈阻抗（Ω/相） 線圈感抗（mH/相） 激磁力矩（Kg-cm） 轉子貫量（g-㎝²） 重量（g）
42角型 103H546-0440   (0410) 單(雙) 1.8 3.15 1 3.15 2.8 1.5 30 200
103H548-0440   (0410) 單(雙) 1.8 3.6 1.2 3 4.3 2.7 58 280

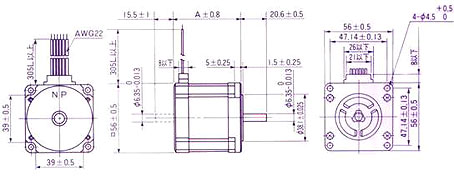

A2:山洋56型步進馬達
　
型  號 軸 基本步級角（Deg） 電壓（V） 電流（A/相） 線圈阻抗（Ω/相） 線圈感抗（mH/相） 激磁力矩（Kg-cm） 轉子貫量（g-㎝²） 重量（g）
56角型 103H7121-0140  (0110) 單(雙) 1.8 4.8 1 4.8 9.3 4 100 470
103H7121-0440  (0410) 單(雙) 1.8 2.5 2 1.25 1.9 4 100 470
103H7121-0740  (0710) 單(雙) 1.8 1.8 3 0.6 0.8 4 100 470
103H7123-0140  (0110) 單(雙) 1.8 6.7 1 6.7 15 8.5 210 650
103H7123-0440  (0410) 單(雙) 1.8 3.2 2 1.6 3.8 8.5 210 650
103H7123-0740  (0710) 單(雙) 1.8 2.3 3 0.77 1.58 8.5 210 60
103H7126-0140  (0110) 單(雙) 1.8 8.6 1 8.6 19 13 360 980
103H7126-0440  (0410) 單(雙) 1.8 4 2 2 4.5 13 360 980
103H7126-0740  (0710) 單(雙) 1.8 2.75 3 0.9 2.2 13 360 980

　
