| RS232 和 RS422 串列介面有何不同? |
| 在資料的傳送方式裡,有兩種方法可供選擇,第一種方法是一次就將並列資料全部傳送出去,第二種方法則是將資料分割之後逐一位元傳送出去。前者之資料傳送方式是使用許多條信號線來傳送資料,稱之為並列傳送。例如：電腦上的PRINTER PORT(LPT1,LPT2)即是,而後者則是用一條信號線將資料逐一位元依序傳送,稱為序列傳送,例如：電腦上的COM1,COM2等. |
 |

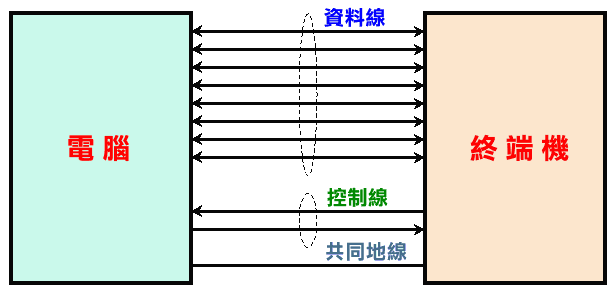

| 電腦與終端機間之並列傳送 |
 |
| 電腦與終端機間之並列傳送 |
| 並列傳送的主要優點是送度較快,因為利用多條的信號線,一次就把整個位元組的資料傳過去,但缺點則是需使用較多的信號線,距離若短還無所謂,但若距離拉長的話,所增加的成本就很可觀了。相對的,發射端和接收端也同樣需要多組的發射器與接收器硬體線路,所以所需成本較高。而串列傳送則剛好相反,它傳送時指利用一條信號線將資料依序逐一位元的傳送達到資料傳送的要求,所需的硬體成本相對的較小,但就犧牲到速度了,因為串列傳送的關係,所以無法跟並列傳送一樣高速。 |
| 在串列傳輸的標準下,RS-232C可謂是標準的代表 ,它是由美國的EIA協會於西元1969年所制定的序列介面規格。所有的串列傳輸裝置,只要符合這個規格 ,則無論你是MAC或是IBM-PC,或是其他不知名的裝置(週邊產品) ,都可以經由RS-232C來達到資料交流的目的。 |
狀 態 |
"L" (low) |
"H" (high) |
電 壓 範 圍 |
-3V~-25V |
+3V~+25V |
邏 輯 |
"1" |
"0" |
名 稱 |
mark |
space |
|
| RS-232C的標準信號規格如上表所述 ,是根據1969年的CCITT之V.22, V.28而制定的不平衡型介面標準,適用於20k bit/s以下之傳送速度,及距離為15m以下之傳送電路。 |
| RS-232C 的主要優點有以下幾點:. |
1. 基本構造簡單,價格便宜。
2. 規格之歷史較悠久,配備此介面之裝置相當多。
3. 傳送方式之複雜度可因應用途而自由選擇。
4. 備有豐富之應用軟體支援。 |
| 但經歷這麼久的時間後 ,在現今追求高速及穩定的要求下,它的功能已慢慢不足以應付今日之所需,因而顯露出種種的缺點。 |
| 主要的缺點有下列3項 : |
1. 傳送距離較短(15m以下)。
2. 傳送速度較慢(20k bit/s以下)。
3. 耐雜訊特性較差 |
| 所以為了改善上述RS-232C的缺點,技術人員不斷嘗試了各種不同的方法,主要方法如下 : |
1. 將電器信號轉換成光信號之後傳送。
2. 採用改良之規格。
3. 短距離採用RS-232C,較長距離則採用其他之規格(並列介面等等)。 |
也因此為了改善RS-232C的缺點 ,所以才有RS-422-A介面規格的制定。RS-422-A乃是平衡型數位電壓介面,這個規格與CCITY V.11及X.27具有相容性(互換性)。RS-422適用於傳送速度為10M bit/s以下,距離為1.2km以下之傳送線路。在硬體介面上與RS-232C不相容,必須經過轉換器的轉換,才可互接。且RS-422-A介面可構成並聯接收架構,即1對多資料傳送,最多可同時並聯10台之接收器。
RS-422-A的硬體介面,現今也已被廣泛的應用在工業上使用,因為工業上的環境往往是雜訊滿佈的環境,而RS-422-A的硬體為平衡型驅動/接收介面, 在耐雜訊上已符合工業上的需求。例如：伺服馬達後面的編碼器(ENCODER)介面即為一實例。 |
| |
|
 |
|
|
